封装变压器的技术说明
安全隔离变压器

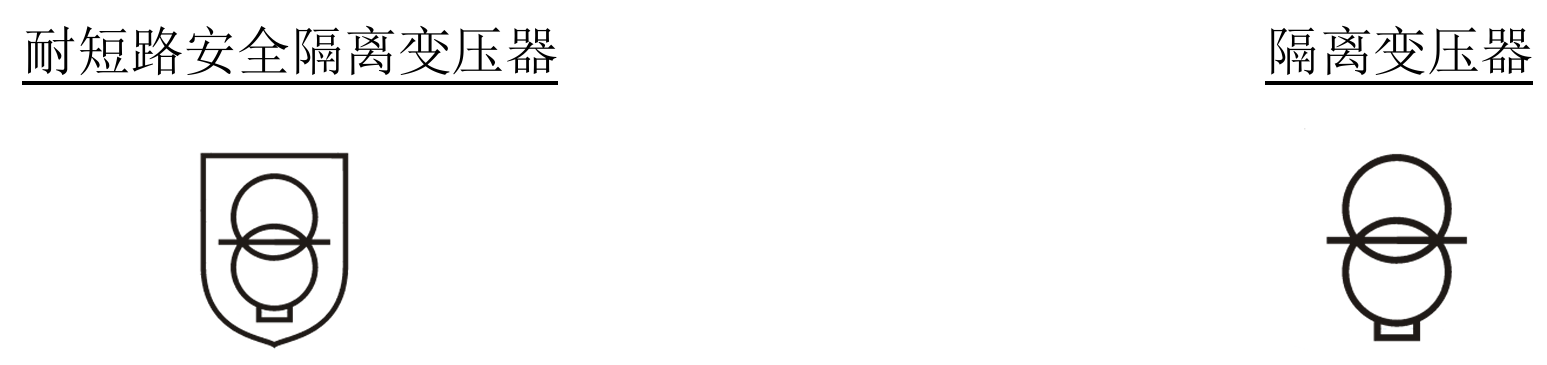

这是一种适用于低电压，保证电路之间隔离的变压器，并且适用于 II 类应用。在任何情况下，次级绕组电压不得超过 50V。它通过变压器本体上的以下标记来表示。

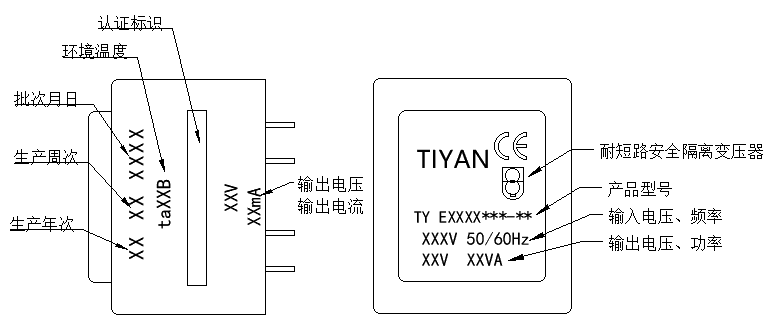

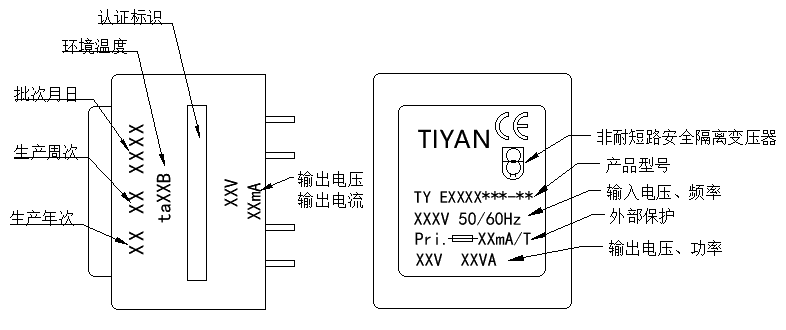

标记
初级/次级电压
初级电压是结合客户PCB线路设计要求，制造商设计分配给变压器的电压，以实现次级正常工作条件下所需的功率。
次级电压，在初级电压为额定值且次级工作在额定电流的情况下，变压器在次级电路中提供的电压。
环境温度/ 热等级
环境温度是指变压器在额定条件下能够持续工作的最大温度。热等级表示变压器内部任何材料在工作时能允许的最高温度，通常以字母表示，并与IEC60216标准中该环境温度后的字母配合使用。
(E-120ºC) (B-130ºC) (F-155ºC) (H-180ºC)
温升
变压器初级在额定输入电压频率条件下，次级带载额定电流，连续工作4小时达到热平衡状态时，采用电阻法测量的温升值。
